CoroDrill® DS20

Für dieses absolut neuartige Konzept wurden Bohrkörper und Wendeschneidplatten neu designt. Das Ergebnis ist ein Bohrkonzept mit bisher unerreichter Stabilität, Spanabfuhr und Zerspanungsperformance.

CoroDrill® DS20 erzielt Bohrungstiefen von 4-7×DC und gewährleistet höchste Prozesssicherheit mit hervorragenden Vorschubgeschwindigkeiten. Optimieren Sie Ihre Bohrbearbeitung und minimieren Sie Ihren Lagerbestand, indem Sie die stabile und hochpräzise MDI-Schnittstelle wählen.

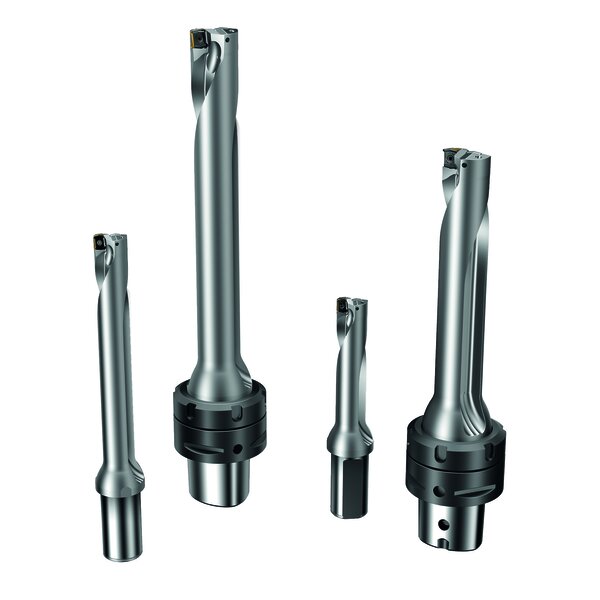

Bohrerkörper

Robuster und verschleissfester Bohrerkörper mit einer Werkstoffhärte von 50 HRC.

Jede Bohrerkörpergröße ist individuell optimiert und gewährleistet eine zuverlässige und konstante Performance über das gesamte Sortiment.

Der stabile Bohrerkörper sorgt für reduzierte Vibrationen und verlängerte Standzeit.

Das patentierte MDI ist eine stabile und hochpräzise modulare Schnittstelle mit exzellenten Zentrierungseigenschaften. Hier lässt sich eine Kupplungsgröße für mehrere Bohrerdurchmesser verwenden und dadurch der Lagerbestand sowie die Stückkosten deutlich reduzieren.

Spankanalführung

Die spezielle Form der gedrallten Spankanäle ist für eine optimierte Spanabfuhr der von Peripherie- und Zentrumschneide erzeugten Spanformen ausgelegt. Alle erzeugten Späne werden sicher abtransportiert.

Die speziell geformten Spankanäle reduzieren eine Auslenkung des Bohrers bei auftretenden Axialkräften.

Zur Gewährleistung der Stabilität sind die Spankanäle individuell auf jede Bohrergröße angepasst. Das quadratische Spankanalprofil bietet zusätzliche Stabilität, während die variable Helix eine exzellente Spanabfuhr gewährleistet, die reduzierte Vibrationen, reproduzierbare
Verschleißentwicklung und längere Standzeiten zur Folge hat.

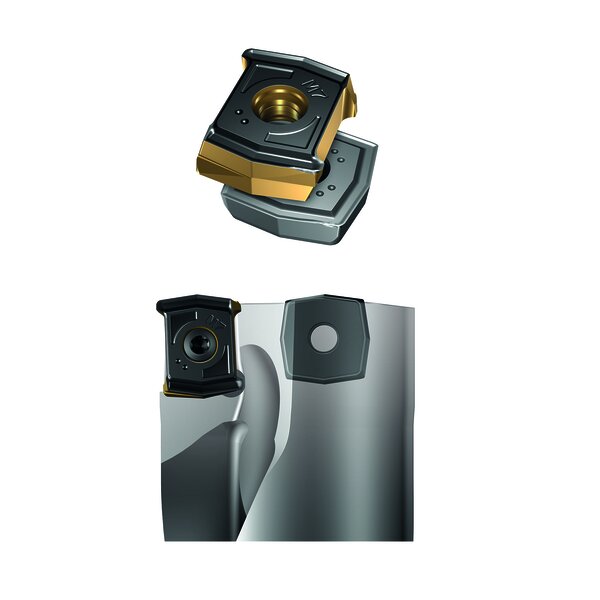

Wendeschneidplattenausführung

Zentrumschneide
- Einseitig mit vier Schneidkanten
Außenschneide
- "Hundeknochen-Form", doppelseitig positive Wendeschneidplatte mit vier Schneidkanten
- Negative Wendeschneidplattenposition, lenkt die Schnittkräfte für höhere Stabilität in den Bohrerkörper
- Geschliffene Wendeschneidplatten ermöglichen engere Bohrungstoleranzen, bessere Vorhersagbarkeit und konstant hohe Performance
- Bieten hohe Vielseitigkeit beim Bohren und Fasen sowohl auf der Eintritts- als auch auf der Austrittsseite

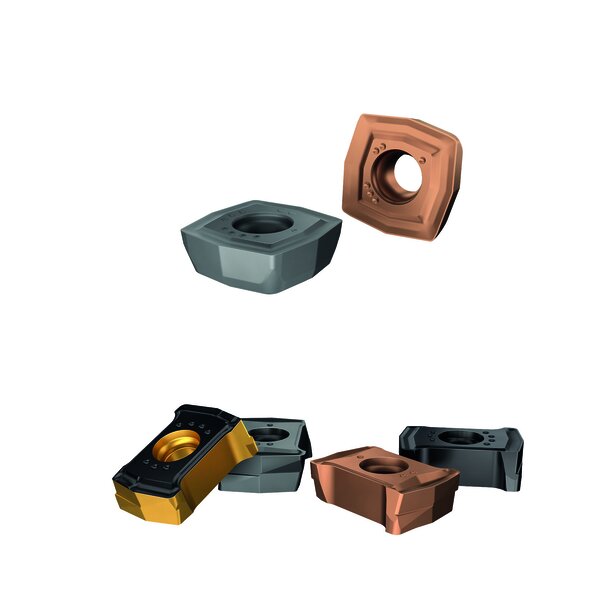

Sorten und Geometrien

Es sind Sorten für eine Vielzahl an Werkstoffen und Anwendungen erhältlich. Die PVD-beschichtete Sorte GC1344, hergestellt mit Zertivo® Technologie, liefert exzellente Verschleißfestigkeit und Schneidkantenzähigkeit der Zentrumschneiden. Erste Wahl für ISO P-, K-, S- und H-Werkstoffe. Die Sorte GC1144 ist die erste Wahl für ISO M-Werkstoffe und Titan.

Eine große Auswahl an Wendeschneidplattengeometrien ist ebenfalls erhältlich. Mit der vielseitigen L5W-Geometrie lässt sich dasselbe Werkzeug für zahlreiche Zerspanprozesse und Werkstoffe einsetzen.
